Katodik koruma proje uygulaması, metal yapıların korozyona karşı korunmasını sağlayan kritik mühendislik süreçlerinden biridir. Özellikle yer altı, yer üstü ve su altı metal yapılarda oluşan korozyon; ciddi maliyetlere, güvenlik risklerine ve operasyon kayıplarına neden olabilir. Tuncay Mühendislik olarak, 1991 yılından bu yana katodik koruma alanında geliştirdiğimiz mühendislik tecrübesi ile farklı sektörlere profesyonel çözümler sunuyoruz.
Katodik koruma uygulamaları yalnızca ekipman kurulumu ile sınırlı değildir. Başarılı bir sistem için doğru analiz, doğru projelendirme, uygun ürün seçimi ve profesyonel saha uygulaması gerekir. Bu nedenle her projeyi bulunduğu ortamın fiziksel ve kimyasal şartlarına göre özel olarak değerlendiriyoruz.
Katodik Koruma Nedir?
Katodik koruma, metal yüzeylerin elektrokimyasal korozyona karşı korunmasını sağlayan bir yöntemdir. Bu sistemde korunacak yapı katot haline getirilir. Böylece metal yüzeyin aşınması büyük ölçüde engellenir.
Korozyon özellikle;
- Toprak altındaki boru hatlarında
- Liman ve iskele yapılarında
- Deniz yapılarında
- Endüstriyel tesislerde
- Depolama tanklarında
- İçme suyu ve atık su altyapılarında
ciddi risk oluşturur.
Doğru uygulanan katodik koruma sistemleri sayesinde yapıların kullanım ömrü önemli ölçüde uzar.
Katodik Koruma Proje Uygulaması Nasıl Yapılır?
Katodik koruma proje uygulaması belirli mühendislik aşamalarından oluşur. Her aşama sistem performansı açısından büyük önem taşır.
Saha Analizi ve Teknik İnceleme
İlk aşamada saha detaylı şekilde analiz edilir. Toprak yapısı, nem oranı, ortam direnci ve mevcut metal yapılar incelenir.
Bu süreçte;
- Toprak özdirenç ölçümleri alınır
- Kaçak akım analizleri yapılır
- Mevcut korozyon durumu değerlendirilir
- Yapının fiziksel özellikleri incelenir
Bu analizler doğru sistem tasarımı için temel oluşturur.
Katodik Koruma Projelendirme Süreci
Saha verileri toplandıktan sonra projelendirme aşamasına geçilir. Tuncay Mühendislik olarak her projeyi uluslararası standartlara uygun şekilde hazırlıyoruz.
Projelerde;
- Akım ihtiyacı hesaplanır
- Anot yerleşimleri belirlenir
- Kablo güzergahları planlanır
- T/R ünitesi kapasitesi hesaplanır
- Referans elektrot noktaları belirlenir
Yanlış projelendirme sistemin yetersiz çalışmasına neden olabilir. Bu nedenle mühendislik hesapları büyük hassasiyet gerektirir.
Galvanik Katodik Koruma Sistemleri
Galvanik sistemlerde daha aktif metaller kullanılır. Bu metaller anot görevi görür ve ana yapıyı korur.
Genellikle şu anot türleri tercih edilir:
- Magnezyum anot
- Çinko anot
- Alüminyum anot
Bu sistemler daha küçük ölçekli uygulamalarda tercih edilir.
Harici Akım Kaynaklı Sistemler
Büyük altyapı projelerinde harici akım kaynaklı sistemler kullanılır. Bu sistemlerde T/R ünitesi yardımıyla dışarıdan kontrollü akım verilir.
Bu yöntem;
- Uzun boru hatlarında
- Liman projelerinde
- Endüstriyel tesislerde
- Büyük depolama tanklarında
yüksek verim sağlar.
T/R Ünitesi Seçimi Neden Önemlidir?
T/R ünitesi sistemin kalbidir. Alternatif akımı doğru akıma çevirerek katodik koruma sistemine enerji sağlar.
Yanlış seçilen bir T/R ünitesi;
- Yetersiz koruma oluşturabilir
- Enerji kaybına neden olabilir
- Sistemin ömrünü azaltabilir
Bu nedenle proje kapasitesine uygun seçim yapılmalıdır.
Kullanılan Anot Türleri
| Anot Türü | Kullanım Alanı | Özelliği |
|---|---|---|
| Magnezyum Anot | Toprak altı hatlar | Yüksek potansiyel |
| Çinko Anot | Deniz yapıları | Stabil koruma |
| Alüminyum Anot | Gemi uygulamaları | Hafif yapı |
| Titanyum Anot | Büyük sistemler | Uzun ömür |
Referans Elektrot Kullanımı
Referans elektrotlar sistem performansını ölçmek için kullanılır. Ölçüm doğruluğu sistem güvenliği açısından büyük önem taşır.
Doğru yerleştirilen referans elektrotlar sayesinde;
- Koruma seviyesi ölçülür
- Olası arızalar tespit edilir
- Sistem performansı izlenir
Katodik Koruma Ölçü Kutuları
Ölçü kutuları saha kontrollerini kolaylaştırır. Dayanıklı yapıları sayesinde zorlu çevre koşullarında güvenli kullanım sağlar.
Bu kutular sayesinde;
- Potansiyel ölçümleri yapılır
- Sistem kontrolleri gerçekleştirilir
- Kablo bağlantıları korunur
Katodik Koruma Kabloları
Katodik koruma sistemlerinde kullanılan kablolar yüksek dayanım gerektirir. Standart enerji kabloları her zaman yeterli performans sağlamaz.
Tuncay Mühendislik olarak farklı saha ihtiyaçlarına uygun özel kablo çözümleri sunuyoruz.
Kullanılan kablo çeşitleri arasında;
- 1×16 mm² EPR/CSPE
- 1×10 mm² NYY
- 1×25 mm² NYY
- 2×16 mm² NYFGBY
- 4×16 mm² NYFGBY
gibi dayanıklı ürünler yer alır.
Katodik Koruma Nerelerde Kullanılır?
Katodik koruma sistemleri birçok sektörde kritik rol oynar.
Doğalgaz Boru Hatları
Doğalgaz altyapılarında oluşabilecek korozyon ciddi güvenlik riskleri oluşturur. Bu nedenle katodik koruma zorunlu hale gelir.
İçme Suyu ve Atık Su Hatları
Su altyapılarında oluşan metal kayıpları büyük bakım maliyetlerine yol açabilir. Katodik koruma sistemleri bu riski azaltır.
Liman ve İskele Yapıları
Deniz suyu oldukça agresif bir ortamdır. Bu nedenle liman yapılarında güçlü koruma sistemleri gerekir.
Depolama Tankları
Yer altı tanklarında oluşabilecek sızıntılar çevresel risk oluşturur. Katodik koruma tank ömrünü uzatır.
Endüstriyel Tesisler
Petrol, enerji ve kimya tesislerinde metal yüzeylerin korunması operasyon güvenliği açısından büyük önem taşır.
Katodik Koruma Sistemlerinde Sık Yapılan Hatalar
Sahada en sık karşılaşılan problemlerden biri yanlış mühendislik uygulamalarıdır.
Yanlış Anot Seçimi
Her ortam farklı anot gerektirir. Yanlış seçim anot ömrünü düşürür.
Yetersiz Ölçüm
Düzenli ölçüm yapılmayan sistemlerde performans kaybı oluşabilir.
Hatalı Kablo Uygulaması
Düşük kaliteli bağlantılar sistem verimini azaltır.
Eksik Bakım
Periyodik kontroller yapılmadığında arızalar büyüyebilir.
Katodik Koruma Sistemlerinde Bakımın Önemi
Kurulan sistemlerin düzenli kontrol edilmesi gerekir. Periyodik bakım sayesinde;
- Akım değerleri kontrol edilir
- Anot tüketimleri incelenir
- Kablo bağlantıları test edilir
- T/R ünitesi kalibrasyonu yapılır
Böylece sistem uzun yıllar yüksek performansla çalışır.
Katodik Koruma ve Çevresel Güvenlik
Katodik koruma yalnızca ekonomik avantaj sağlamaz. Aynı zamanda çevre güvenliği açısından da büyük önem taşır.
Doğru sistemler sayesinde;
- Petrol sızıntıları önlenir
- Yeraltı suyu korunur
- Toprak kirlenmesi azaltılır
- Altyapı güvenliği artırılır
Tuncay Mühendislik Katodik Koruma Çözümleri
Tuncay Mühendislik olarak projelerimizi mühendislik disiplinine uygun şekilde yönetiyoruz. Her projede saha analizinden devreye alma sürecine kadar tüm aşamaları profesyonel ekiplerimiz ile yürütüyoruz.
Hizmetlerimiz arasında;
- Katodik koruma projelendirme
- Sistem kurulumu
- T/R ünitesi uygulamaları
- Anot tedariği
- Referans elektrot çözümleri
- Ölçü kutuları
- Teknik bakım ve servis hizmetleri
yer almaktadır.
Galata Port, Filyos Limanı ve önemli altyapı projelerinde edindiğimiz saha tecrübesi sayesinde farklı sektörlere güvenilir çözümler sunuyoruz.
Katodik Koruma Sistemlerinde Doğru Firma Seçimi
Katodik koruma uygulamalarında doğru mühendislik firması ile çalışmak büyük önem taşır. Çünkü sistem performansı doğrudan mühendislik kalitesine bağlıdır.
Firma seçiminde;
- Saha tecrübesi
- Referans projeler
- Teknik ekip yapısı
- Kullanılan ürün kalitesi
- Teknik destek hizmetleri
dikkatle değerlendirilmelidir.
Gelecekte Katodik Koruma Teknolojileri
Teknoloji geliştikçe katodik koruma sistemleri de dönüşüm geçiriyor.
Özellikle;
- Uzaktan izleme sistemleri
- Akıllı sensörler
- IoT entegrasyonları
- Yapay zeka destekli analizler
gelecekte daha yaygın kullanılacaktır.
Bu gelişmeler sayesinde sistemler daha verimli ve daha güvenli hale gelecektir.
Katodik koruma proje uygulaması, altyapı ve endüstriyel tesislerin uzun ömürlü şekilde korunmasını sağlayan kritik bir mühendislik hizmetidir. Doğru analiz, doğru ekipman ve profesyonel uygulama ile sistemler uzun yıllar güvenli şekilde çalışabilir.
Tuncay Mühendislik olarak, 30 yılı aşkın tecrübemiz ile katodik koruma alanında güvenilir, sürdürülebilir ve yüksek performanslı çözümler sunmaya devam ediyoruz.
Katodik Koruma Sistem Türleri
| Sistem Türü | Kullanım Alanı | Avantajı |
|---|---|---|
| Galvanik Sistem | Küçük ölçekli yapılar | Düşük maliyet |
| Harici Akım Sistemi | Büyük altyapı projeleri | Yüksek koruma |
| Hibrit Sistem | Karma projeler | Esnek kullanım |
Katodik Koruma Sistemlerinde Toprak Özdirenç Ölçümü
Toprak özdirenç ölçümü, katodik koruma projelerinin en kritik aşamalarından biridir. Çünkü toprağın elektriksel direnci, sistem performansını doğrudan etkiler. Yanlış ölçüm yapılan projelerde akım dağılımı dengesiz olabilir ve koruma seviyesi düşebilir.
Tuncay Mühendislik olarak saha çalışmalarında profesyonel ölçüm ekipmanları kullanıyoruz. Ölçüm sonuçlarına göre sistem kapasitesini doğru şekilde belirliyoruz. Böylece hem enerji verimliliği sağlıyor hem de uzun ömürlü koruma oluşturuyoruz.
Toprak yapısının değişken olduğu bölgelerde detaylı analiz yapılması büyük önem taşır. Özellikle yüksek nemli veya kimyasal etkilerin yoğun olduğu alanlarda farklı mühendislik çözümleri gerekebilir.
Katodik Koruma Sistemlerinde Enerji Verimliliği
Enerji verimliliği modern katodik koruma sistemlerinde önemli hale gelmiştir. Özellikle büyük ölçekli projelerde doğru sistem tasarımı ciddi enerji tasarrufu sağlar.
Yanlış kapasitede çalışan sistemler gereğinden fazla enerji tüketebilir. Bu durum işletme maliyetlerini artırır. Tuncay Mühendislik olarak projelerde optimum akım değerlerini hesaplayarak maksimum verimlilik hedefliyoruz.
Yeni nesil T/R üniteleri sayesinde enerji tüketimi daha kontrollü hale gelmektedir. Akıllı kontrol sistemleri ile ihtiyaç duyulan akım seviyeleri otomatik olarak yönetilebilir.
Bu yaklaşım hem işletme maliyetlerini düşürür hem de sistem performansını artırır.

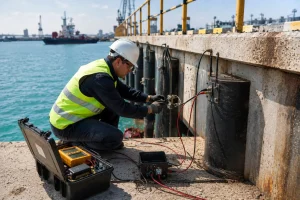

Liman ve Deniz Yapılarında Katodik Koruma
Deniz yapıları yüksek korozyon riski taşır. Tuzlu su, metal yüzeylerde hızlı aşınmaya neden olabilir. Bu nedenle liman, iskele ve marina projelerinde güçlü koruma sistemleri gerekir.
Deniz yapılarında genellikle;
- Alüminyum anotlar
- Çinko anotlar
- Harici akım kaynaklı sistemler
tercih edilir.
Tuncay Mühendislik olarak liman projelerinde uzun yıllardır aktif çözümler sunuyoruz. Özellikle büyük altyapı projelerinde saha koşullarına uygun özel mühendislik uygulamaları geliştiriyoruz.
Liman projelerinde doğru akım dağılımı oldukça önemlidir. Çünkü geniş metal yüzeylerde dengesiz koruma oluşabilir. Bu nedenle mühendislik hesapları dikkatle yapılmalıdır.
Katodik Koruma Sistemlerinde Uzaktan İzleme Teknolojileri
Teknolojik gelişmeler ile birlikte katodik koruma sistemleri dijitalleşmeye başlamıştır. Uzaktan izleme teknolojileri sayesinde sistem performansı anlık takip edilebilmektedir.
Bu sistemler sayesinde;
- Akım değerleri izlenebilir
- Olası arızalar erken tespit edilir
- Bakım süreçleri planlanabilir
- Enerji tüketimi analiz edilebilir
Uzaktan izleme çözümleri özellikle büyük altyapı projelerinde ciddi avantaj sağlar. Sahaya sürekli fiziksel müdahale ihtiyacı azalır.
Tuncay Mühendislik olarak yeni nesil izleme teknolojilerini projelerimize entegre ediyoruz. Böylece müşterilerimize daha güvenli ve sürdürülebilir sistemler sunuyoruz.
Katodik Koruma Sistemlerinde Periyodik Kontrol Süreci
Katodik koruma sistemleri kurulduktan sonra düzenli kontrol gerektirir. Periyodik ölçümler yapılmayan sistemlerde performans kayıpları oluşabilir.
Kontrol süreçlerinde;
- Potansiyel ölçümleri yapılır
- T/R ünitesi değerleri kontrol edilir
- Anot tüketimleri incelenir
- Kablo bağlantıları test edilir
- Referans elektrot performansı değerlendirilir
Bu kontroller sayesinde sistemin koruma seviyesi sürekli izlenebilir.
Tuncay Mühendislik olarak bakım süreçlerini yalnızca teknik kontrol olarak görmüyoruz. Aynı zamanda sistemin gelecekteki performansını güvence altına alan önemli bir yatırım olarak değerlendiriyoruz.
Düzenli bakım yapılan sistemler daha uzun ömürlü çalışır ve yüksek maliyetli arızaların önüne geçilir.
